Termofotografering av luftridåer
En vinter genomförde vi en termofotografering av ett antal olika anläggningar med luftridåer för entréer och uteportar. Bilderna från termofotograferingen visar på ett tydligt sätt hur effektivt våra luftridåer hindrar kallras och värmeläckage. Nedan finner du bilder som visar både realbilden och själva termofotograferingen. Under bilderna framgår också om luftridån är i drift eller avstängd.

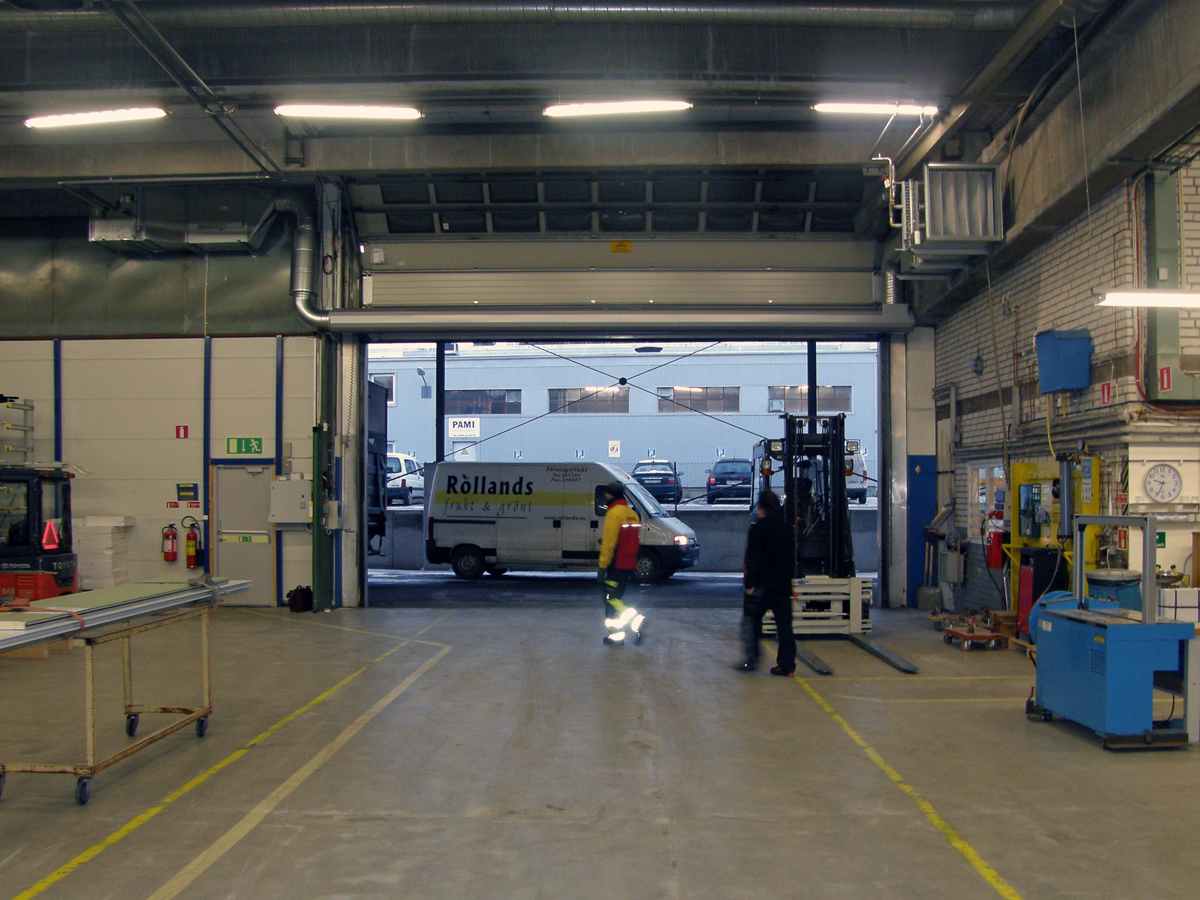

Crawford Göteborg
Uteport
8 x 4,5 meter
Luftridåer
2 st ovanblåsande luftridåer av typ Externt aggregat 5-3. Varje luftridå består av en separat utblåstrumma och ett externt placerat luftridåaggregat med fläkt, vattenbatteri, filterbox och tillhörande övergångar.
Styrning
Luftridå i drift
Luftridå i drift – realbild
Luftridå i drift – termografering
Luftridå i drift – termografering
Luftridå i drift – realbild
Luftridå i drift – termografering
Luftridå i drift – realbild
Luftridå avstängd
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Här utför vi ett test, där luftridån stängs av. Omgående ser vi hur den kalla luften börjar strömma in genom öppningen och vidare in i lokalen.
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Detaljbild som visar nederkanten av portöppningen vid golvnivå med luftridån avstängd. Om vi jämför med tidigare bild med luftridån i drift är kontrasten stor. Här kyls lokalen snabbt ut.

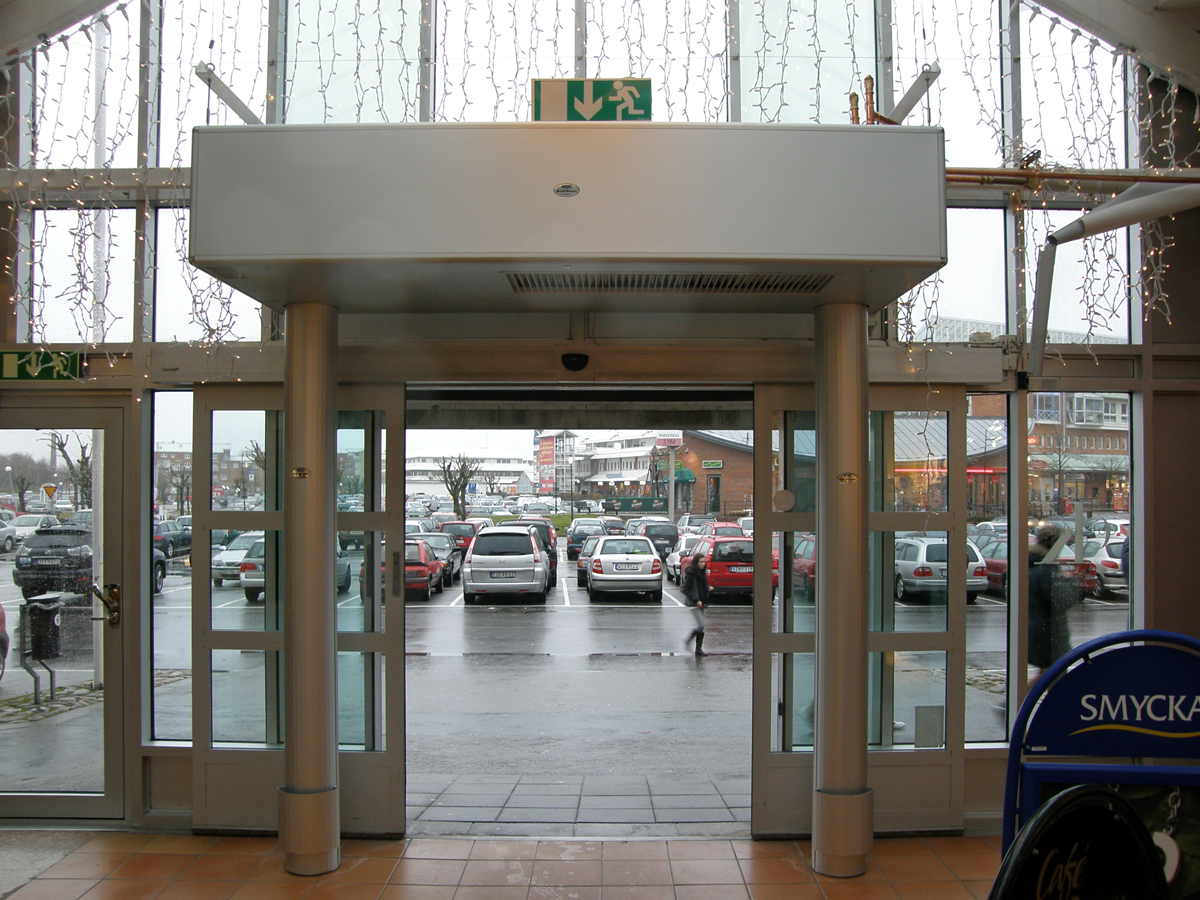

Oasen Stenungsund huvudentré
Entré
2,0 x 2,5 meter
Luftridå
1 st sidoblåsande luftridå av typ Entré-Boxen Sidoblåsande med vattenbatteri.
Styrning
Luftridån styrs via en styrcentral med PLC och frekvensomriktare.
Huvudentré - luftridå i drift
Luftridå i drift – realbild
Luftridå i drift – termografering
Huvudentré - luftridå avstängd
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Med luftridån avstängd, kyls lokalen innanför öppningen snabbt ut. Här har luftridån varit avstängd en kort stund. Värmen finns fortfarande kvar i utblåstrumman som har en yttemperatur på ca 30°C. Resten av lokalen kyls dock ner fort när den kalla uteluften väller in utan hinder.
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Detaljbild som visar vad som händer vid golvnivå med luftridån avstängd. Kall luft börjar strömma in i lokalen. Om vi hade tagit en ny bild efter ca 3-5 minuter hade hela golvet varit i blåa färger med minusgrader.
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Med luftridån avstängd, syns hur den kalla uteluften sprider sig in genom öppningen. Många gånger upplever man först en liten mindre puff av kall luft och där det verkar som att värmekudden på insidan av öppningen klarar av att hålla emot kylan. Kort därefter börjar dock kallraset välla in i lokalen, vilket en vinterdag märks tydlig i benhöjd. Det är av den här anledningen som man alltid måste spärra bort ett kallras och inte värma bort det.

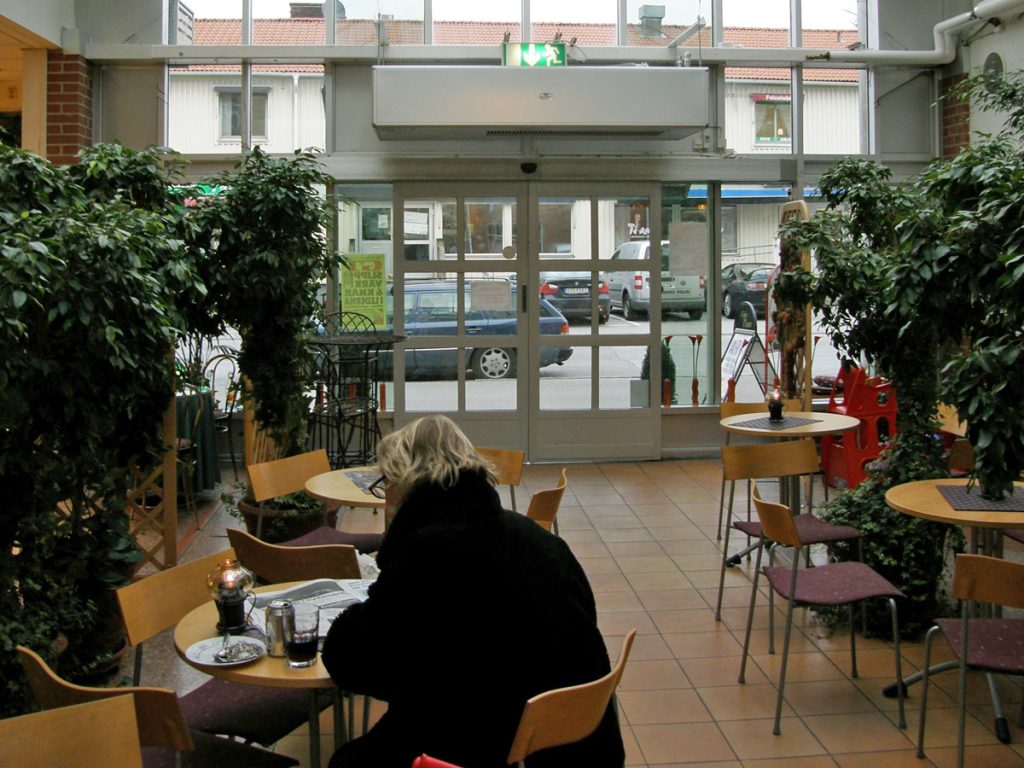

Oasen Stenungsund café
Entré
2,0 x 2,5 meter
Luftridå
1 st ovanblåsande luftridå av typ Entré-Boxen med vattenbatteri.
Styrning
Luftridån styrs via en styrcentral med PLC och frekvensomriktare.
Luftridå i drift
Luftridå i drift – realbild
Luftridå i drift – termografering
Luftridåns funktion blir väldigt synlig i den här bilden, där vi har två tydliga temperaturzoner på olika sidor av dörröppningen. I det här fallet håller vi på insidan ca 18-20°C medan det på utsidan är mellan -5°C och -10°C.
Luftridå avstängd
Luftridå avstängd – realbild
Luftridå avstängd – termografering
Detaljbild som visar vad som händer vid golvnivå med luftridån avstängd. Kall luft börjar strömma in i lokalen. Om vi hade tagit en ny bild efter ca 3-5 minuter hade hela golvet varit i blåa färger med minusgrader
